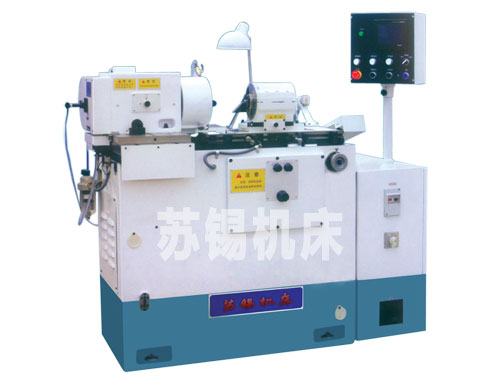

M215A/CNC型數控內圓磨床
該機床主要用于小型零件的內孔磨削。主要適用于汽車、縫紉機、摩托車連桿及小型齒輪零件的內孔加工。
主要特點及性能
◇ 機床車身采用澆注體，結構緊湊，變形小。
◇ 機床導軌采用十字交叉式滾柱鋼導軌，剛性強，滑動性能好。
◇ 機床進給系統采用日本三菱伺服或施奈德系統控制，進給精度高。
◇ 機床進給絲桿采用高精度滾珠絲桿。
◇ 機床參數的設置、調整，采用觸摸屏形式，可實現人機對話。
◇ 磨具的往復運動由液壓控制，能實現無級調速。
技術參數
| 機床磨削孔徑 | φ3-φ50mm |
| 機床磨削深度 | 80mm |
| 機床工件旋徑 | 罩內（within hood）φ180 |
| 罩外（within hood）φ220 | |
| 工件轉速 | 280,400,500,800r/min |
| 砂輪轉速 | 16000-24000r/min |
| 48000-60000r/min | |
| 電動磨頭功率 | 4kW 2kW |
| 機床總功率 | ≈10kW |
| 機床外形尺寸 | 1580×1450×1600mm |
| 機床重量 | 2500kg |
| 內孔圓度 | 2μm |
| 內孔圓柱度 | 3μm |
| 內孔粗糙度 | Ra0.63μm |
| 內孔尺寸分散 | 0.015mm |
